螺杆冷水机

NICC-S系列中央冰水系统主机均采用意大利菜弗康半密闭式双螺杆压缩机，具有的技术特性，分为单压缩机和双压缩机二种机种。且适用于R22、R407C、R134a等多种冷媒。高效率卧式売管式冷凝器与蒸发器均有压力容器制造许可，换热稳定，维修保养方便。的微电脑控制器，功能强大，采用高速嵌入式微处理器，性能远高于同业中使用的单芯片机。

性能特点：

♦意大利制半密式双螺杆压缩机，轴承寿命长，可确保长时间运转；
♦压缩机25%-100%无级能力调节方式，可依客户需求作调整以达到节能的效果；
♦冷凝器与蒸发器均符合要求，高热交换性能，且维修保养方便；
♦控制器扩通性能良好，可方便硬件及程序的扩展与升级；
♦ Watchdog技术使微电脑控制器的硬件组件具有自我诊断能力，能自动检测故障；
♦配备稳定性高的记忆体，512K的程序存储容量及128K的断电数据保存容量，可大量存储资料且不会流失；
♦独特的屏幕保护系统使触控屏寿命可达十年以上；
♦故障査询功能与故障统计功能可以按故障序号、故障次数和发生时间来分析故障发生原因，以便加以改善；
♦可随时査看各点实际温度并作修改设定，此外尚可显示一小时及的温度曲线；
♦具有远程遥控开关机功能，可实现一次定时开关机及每周定时开关机的应用，每天多可设定开关机达3次；
♦支持多语言在线切换。
♦触摸屏控制为选购件。

产品介绍

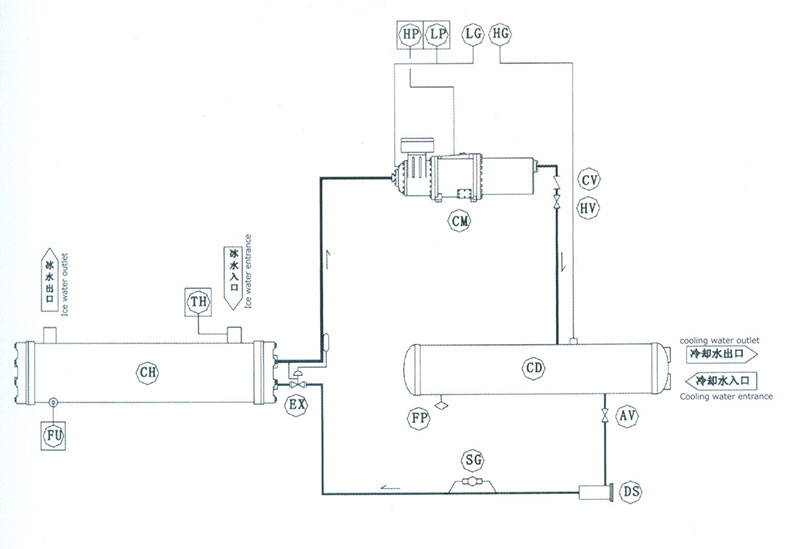

一、单机系列工作原理图

符号	品名	数置	备注
CM	压缩机	1
CD	冷凝器	1
CH	蒸发器	1
EX	膨胀阀	1
FP	可熔栓	1
AV	出液角阀	1
DS	干燥过滤器	1
SG	窗口	1
CV	逆止阀	1
HV	离压止阀	1
HG	高压表	1
LG	低压表	1
HP	高压开关	1
LP	低压开关	1
TH	温度开关	1
FU	防冻开关	1

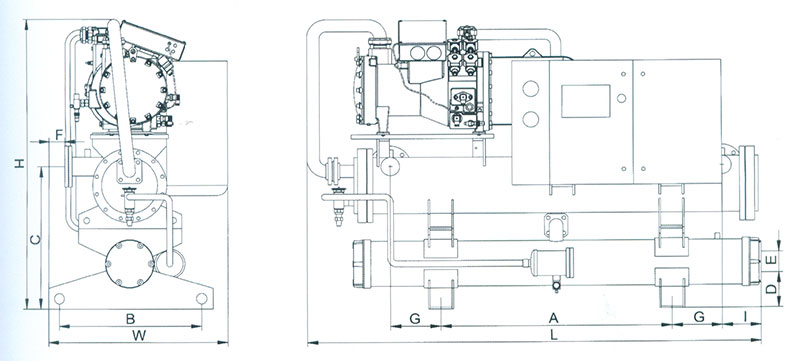

二、单机系列尺寸结构图

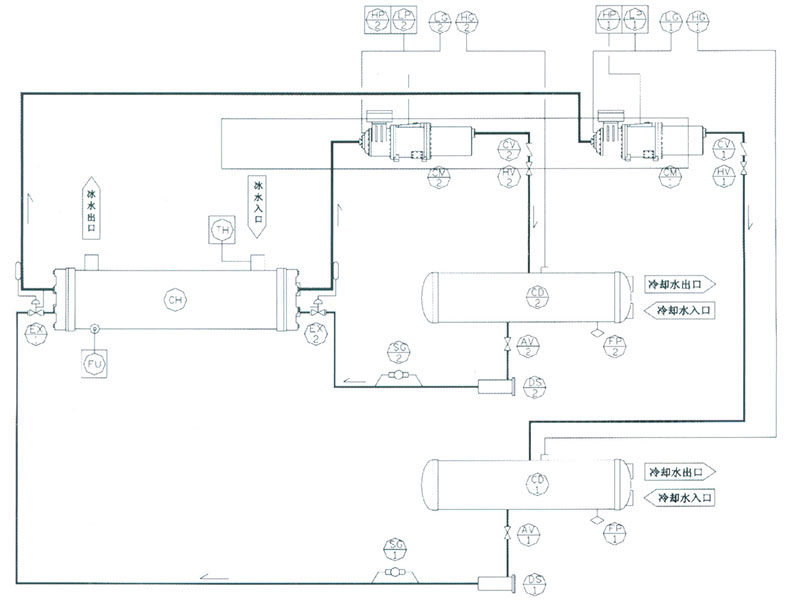

三、双机系列工作原理图

符号	品名	数量	备注
CM1-2	压缩机	2
CD1-2	冷凝器	2
CH	蒸发器	1
EX1-2	膨胀阀	2
FP1-2	可熔栓	2
AV1-2	出液角阀	2
DS1-2	干燥过滤器	2
SG1-2	窗口	2
CV1-2	逆止阀	2
HV1-2	高压上阀	2
HG1-2	高低压表	2
LG1-2	低压表	2
HP1-2	高压开关	2
LP1-2	低压开关	2
TH	温度开关	1
FU	防冻开关	1

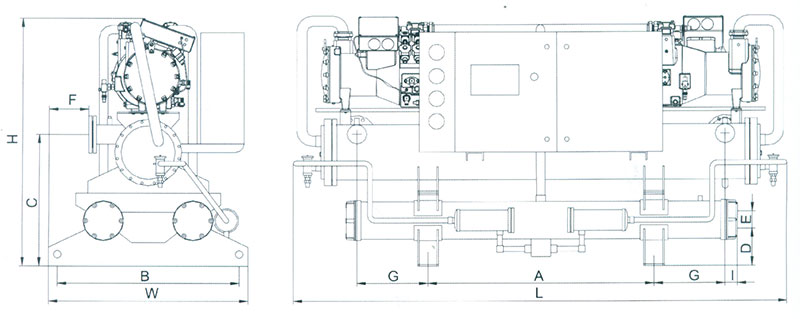

四、双机系列尺寸结构图

五、单机系列规格型号表

型号 \项目			NICC- 40S	NICC- 50S	NICC- 60S	NICC- 70S	NICC- 80S	NICC- 100S	NICC- 120S	NICC- 140S	NICC- 180S	NICC- 21 OS	NICC- 240S
电源		-	3φ-400V-50HZ
制冷量		kcal/h	113,500	141,900	166,000	191,80C	I 220,200	272,600	312,200	360,300	470,400	541,800	621,800
制冷量		kw	132	165	193	223	256	317	363	419	547	630	723
消耗电力		kw	31	38	43	51	58	68	80	90	115	136	153
运转电流		A	54	66	75	87	95	116	136	153	186	226	252
起动电流		A	218D/ 411DD	269D/ 508DD	290D/ 485DD	350D/ 585DD	423D/ 686DD	520D/ 801DD	612D/ 943DD	665D/ 1023DD	465D/ 1442DD	586D/ 1853DD	650D/ 2029DD
容量控制		%	100-75-50-25-0
压缩机	型式	-	半密闭双螺杆式
	数量	-	1
	起动方式	-	分绕组								Y-a
	油加热器	w	200					300
冷冻油	种类	-	B320SH
冷冻油	填充量	L	9		15			22			28
冷媒	种类	-	R-22
	填充量	kg	21	26	30	35	39	46	54	61	78	92	104
	节流方式	-	感温式外部均压膨胀阀
蒸发器	型式	-	壳管式高效换热器
	冷冻水量	m³/h	23	28	33	38	44	55	62	72	94	108	124
	压力损失	kPa	54	54	54	57	57	57	59	59	62	62	67
	水管接口	PT	3"	3"	3"	4"	4"	4"	4"	4"	5"	5"	5"
冷凝器	型式	-	壳管式高效换热器
	冷却水量	m³/h	29	37	43	50	57	71	81	94	122	141	162
	压力损失	kPa	49	51	51	54	54	57	57	57	59	59	62
	水管接口	PT	2-1/2"	3"	3"	3"	3"	4"	4"	4"	5"	5"	5"
保护装置		-	高低压开关，防冻开关,可熔栓,压缩机热过载保护，电机温度过高保护，排气温度过高保护，水泵热过载保护，油温过高保护，逆却相保护,过欠压保护,冷却水温过离保护,冷冻水流量不足保护，冷却水流量不足保护,冷却塔风机过载保护等。
外形尺寸	L	mm	2170	2180	2250	2860	2860	2900	2910	2910	2990	2990	3640
	W	mm	890	890	890	900	900	1020	1020	1040	1150	1150	1160
	H	mm	1410	1450	1580	1650	1650	1880	1900	1900	2090	2090	2420
	A	mm	1100	1100	1100	1200	1200	1300	1300	1300	1600	1600	1600
	B	mm	690	690	690	790	790	790	790	790	900	900	980
	C	mm	690	760	820	860	860	1000	1010	1010	1120	1120	1425
	D	mm	170	190	240	240	240	270	270	270	240	240	335
	E	mm	100	120	120	120	120	175	175	175	240	240	250
	F	mm	80	80	80	125	105	100	100	100	125	125	200
	G	mm	240	240	230	475	475	400	405	405	245	245	540
	I	mm	185	200	210	220	215	275	275	275	355	355	390
机组重量		kg	1020	1060	1270	1370	1400	1870	1980	2070	2790	2910	3240
运转重量		kg	1120	1180	1420	1550	1580	2100	2220	2340	3120	3240	3760
运转噪音		dB(A)	70		74			78			82

♦参数测试条件：冷冻水入口温度12°C,出口温度7°C,冷却水入口30°C, 出口温度35°C,状态测试：污垢系数0.0001 m²°C/W。
♦噪音测试距主机正前方1m,高度1.5m (环境噪音：30dB以下}。
♦可依客户工程所需，选配无段容调功能。
♦如有特殊要求，订货前请提出要求规范。
♦ "w"表示水冷式；"A"表示风冷式。

产品规格若有变更，恕不另行通知。

六、双机系列规格型号表

型号\项目			NICC- 80SD	NICC- 100SD	NICC- 120SD	NICC- 140SD	NICC- 170SD	NICC- 210SD	NICC- 240SD	NICC- 270SD	NICC- 360SD	NICC- 420SD	NICC- 480SD
电源		-	3φ-400V-50HZ
制冷量		kcal/h	226,200	283,800	331,100	383,600	440,300	547,800	623,500	721,500	940,000	1,083,600	1,243,600
制冷量		kw	263	330	385	446	512	637	725	839	1093	1260	1446
消耗电力		kw	62	76	87	102	115	136	160	180	230	272	305
运转电流		A	108	132	149	175	190	232	273	305	373	452	504
起动电流		A	218D/ 411DD	269D/ 508DD	290D/ 485DD	350D/ 585DD	423D/ 686DD	520D/ 801DD	612D/ 943DD	665D/ 1023DD	465D/ 1442DD	586D/ 1853DD	650D/ 2029DD
容量控制		%	100-75-50-25-0
压缩机	型式	-	半密闭双螺杆式
	数量	-	2
	起动方式	-	分绕组								Y-a
	油加热器	w	200x2					300x2
冷冻油	种类	-	B320SH
冷冻油	填充量	L	9x2			15x2			22x2		28x2
冷媒	种类	-	R-22
	填充量	kg	21x2	26x2	30x2	35x2	39x2	46x2	54x2	61x2	78x2	92x2	104x2
	节流方式	-	感温式外部均压膨胀阀
蒸发器	型式	-	壳管式高效换热器
	冷冻水量	m³/h	45	57	66	77	88	110	125	144	188	217	249
	压力损失	kPa	57	57	59	62	62	62	65	65	67	67	69
	水管接口	PT	4"	4"	4"	5"	5"	5"	6"	6"	6"	8"	8"
冷凝器	型式	-	壳管式高效换热器
	冷却水量	m³/h	59	74	86	100	115	142	162	188	244	282	323
	压力损失	kPa	51	54	59	59	59	62	62	62	65	65	67
	水管接口	PT	2-1/2"x2	3"	3"x2	3"x2	3"x2	4"x2	4"x2	4"x2	5"x2	5"x2	6"x2
保护装置		-	高低压开关，防冻开关,可熔栓,压缩机热过载保护，电机温度过高保护，排气温度过高保护，水泵热过载保护，油温过高保护，逆却相保护,过欠压保护,冷却水温过离保护,冷冻水流量不足保护，冷却水流量不足保护,冷却塔风机过载保护等。
外形尺寸	L	mm	2850	2850	3040	3130	3140	3760	3760	3760	4100	4100	4250
	W	mm	1150	1150	1250	1250	1250	1400	1400	1400	1600	1750	1750
	H	mm	1450	1450	1760	1790	1810	2030	2040	2080	2260	2290	2360
	A	mm	1300	1300	1300	1600	1600	.1600	1600	1600	1600	1600	1600
	B	mm	1040	1040	1140	1140	1140	1290	1290	1290	1480	1630	1630
	C	mm	770	770	955	970	975	1085	1130	1135	1240	1270	1305
	D	mm	215	215	275	270	270	265	265	265	290	290	290
	E	mm	100	100	120	120	120	175	175	175	240	240	250
	F	mm	230	230	275	300	275	375	375	375	450	450	430
	G	mm	410	410	400	245	400	545	545	545	500	500	775
	I	mm	70	70	245	250	245	265	265	265	100	100	90
机组重量		kg	1790	1790	2340	2420	2500	3580	3750	3880	5050	5340	5600
运转重量		kg	1920	1970	2520	2620	2710	3920	4110	4250	5490	5830	6260
运转噪音		dB(A)	72		76			80			84

♦参数测试条件：冷冻水入口温度12℃,出口温度7℃,冷却水入口30℃：出口温度35℃,状态测试：污垢系数0.0001 m²℃/W。
♦噪音测试距主机正前方1m,高度1.5m (环境噪音：30dB以下）。
♦可依客户工程所需，选配无段容调功能。
♦如有特殊要求，订货前请提出要求规范。
♦ "w"表示水冷式；"A"表示风冷式。

产品规格若有变更，恕不另行通知.

七、吊搬运及基础安装工事

1、安装场所的选定

1)请选定得以充分支撑机组运转重量的地面，地面强度需坚固，不易引发共振及噪音的场所。

2)避免装置于风吹雨淋，阳光直射或其它有热源直接辐射到的地方。

3)周围温度为0℃~40℃,相对湿度(RH ) 75%以内，通风良好，沙尘少的场所。

4)距离电源近，施工方便之场所。

5)便于保养检修的场所，请保留图1所示的服务空间，下图中L为机组长度，请参考冰水机组目录，对于预留冷凝器清洗空间0.8 L,请考虑左右空间。

2、基础台

1 )水泥基础台依机器至运转荷重，于置9.5公里直径(#3)以上之竹节钢筋，间距10公分捆扎排放上下两层。

2)在混凝土楼板上作水泥基座时，必须先将其表面弄成粗糙，清扫干净后，给予充分之水份再施工。

3)水泥基础台使用1:2:4比例之混凝土确实捣实，力求坚固，可依需要之大小数量埋入规定大小数量之锚定基础螺丝(Anchor Bolt)。基础台表面应粉光及水平。

4)基础台之混凝土，须待完全干固后才能安装机器。

5)基础台四周之排水应良好，不得有积水及影响周围环境之情况发生。
