除湿机

ND-H系列蜂巢转轮除湿机主要是用来处理吸湿性较强的工程塑料以进行高效率的除湿作业。本公司所采用的蜂巢转轮共区分为两种构造：H4型蜂巢露点可达到-45°C; H5型蜂巢转轮露点可达到-55°C甚至更低。全系列采用P.I.D.温控系统为标准装备，采用PLC控制搭配LED触控式人机界面供选购，提供可实时监控机器除湿效果的露点计，该系列产品共有14种机型，干燥风量可达3000m3/hr。

性能特点：

♦该系统采用P.I.D.温度控制系统，可控制再生温度；
♦干燥风能达到-55°C以下的超低露点（采用H5型的转轮时）；
♦该系列除湿系统采用双冷却器结构，确保更低回风温度及露点；
♦两种除湿能力与效果不同的蜂巢转轮H4、H5供选择使用；
♦可选配干燥电热与温控表，搭配干燥料桶可对原料进行除湿干燥作业；
♦内部装有回风过滤器，确保蜂巢转轮不受原料粉尘污染。

产品介绍

何谓“蜂巢转轮”

蜂巢转轮的主体由陶瓷纤维及有机添加剂制成之陶制蜂巢构成，再以分子筛及矽胶为基本材料经高温结晶烧结使之表面坚硬的强力吸附于蜂巢内部，故不会如同一般筒装或转盘式分子筛因老化后产生粉粒随干燥风吹入干燥桶污染塑料，而且蜂巢转轮之寿命无限制又可以清洗，不像一般分子筛易于饱和或老化必须经常更换，潮湿回风穿过蜂巢转轮的无数小孔时水分将迅速被分子筛吸收，故当它离蜂巢时已被完全除湿并达到非常低之露点的干燥风，再生与除湿原理相似而且同时进行，只是再生风流向相反。

干燥能力规格表

原料	干燥温度 (°C)	干燥时间(hr)	比热 (J/kg.°C)	原料比重 (kg/dm)	除湿前含水率 (%)	除湿后含水率 (%)	干燥能力
原料	干燥温度 (°C)	干燥时间(hr)	比热 (J/kg.°C)	原料比重 (kg/dm)	除湿前含水率 (%)	除湿后含水率 (%)	ND 50H	ND 80H	ND 120H	ND 150H	ND 200H	ND 300H	ND 400H	ND 500H	ND 700H	ND 1000H	ND 1500H	ND 2000H	ND 3000H
ABS	80	2-3	0.34	0.6	0.3	0.02	15	18	27	35	71	105	180	210	285	425	710	1065	1500
CA	75	2-3	0.5	0.5	1	0.02	12	15	22	30	60	90	150	180	235	355	590	885	1200
CAB	75	2-3	0.5	0.5	0.8	0.02	12	15	22	30	60	90	150	180	235	355	590	885	1200
CP	75	2-3	0.6	0.6	1	0.02	15	18	27	35	71	106	180	210	285	425	710	1060	1500
LCP	150	4	0.6	0.6	0.04	0.02	12	13	20	27	55	80	135	160	210	320	530	800	1150
POM	100	2	0.35	0.6	0.2	0.02	25	27	40	53	105	160	265	320	425	640	1060	1600	2400
PMMA	80	3	0.35	0.65	0.5	0.02	16	19	29	38	77	115	192	230	307	460	767	1150	1530
IONOMER	90	3-4	0.55	0.5	0.1	0.04	10	11	17	22	44	66	111	133	177	265	442	663	1000
PA6/6.6/6.10	75	4-6	0.4	0.65	1	0.05	9	10	14	19	38	58	96	115	153	230	383	575	960
PA11	75	4-5	0.58	0.65	1	0.05	11	12	17	23	46	69	115	138	184	275	460	690	1000
PA12	75	4-5	0.28	0.65	1	0.05	11	12	17	23	46	69	115	138	184	275	460	690	1000
PC	120	2-3	0.28	0.7	0.3	0.01	17	21	31	41	83	124	206	250	330	495	826	1238	960
PU	90	2-3	0.45	0.65	0.3	0.02	16	19	29	38	77	115	190	230	307	460	767	1150	1530
PBT	130	3-4	0.3-0.5	0.7	0.2	0.02	12	15	23	31	62	93	155	186	248	372	620	930	1100
PE	90	1	0.55	0.6	0.01	<0.01	44	53	80	106	212	318	531	637	850	1275	2125	3185	4000
PEI	150	3-4	0.6	0.6	0.25	0.02	12	13	20	27	53	80	133	160	212	320	530	800	1200
PET	160	4-6	0.3-0.5	0.85	0.2	0.02	12	13	19	25	50	75	125	150	200	300	500	750	1150
PETG	70	3-4	0.6	0.6	0.5	0.02	12	13	20	27	53	80	133	160	212	320	530	800	1200
PEN	170	5	0.85	0.85	0.1	0.05	12	15	23	30	60	90	150	180	240	360	600	900	1300
PES	150	4	0.7	0.7	0.8	0.02	12	15	23	30	60	90	150	180	240	360	600	900	1300
PMMA	80	3	0.65	0.65	0.5	0.02	16	19	29	38	77	115	190	230	310	460	765	1150	1530
PPO	110	1-2	0.4	0.5	0.1	0.04	18	22	33	44	88	133	220	265	355	530	885	1330	1730
PPS	150	3-4	0.6	0.6	0.1	0.02	12	13	20	27	53	80	133	160	212	320	530	800	1200
PI	120	2	0.27	0.6	0.4	0.02	25	27	40	53	105	160	265	320	425	640	1060	1600	2400
PP	90	1	0.46	0.5	0.1	0.02	36	44	66	88	180	265	442	530	710	1060	1770	2655	3500
PS(GP)	80	1	0.28	0.5	0.1	0.02	36	44	66	88	180	265	442	531	708	1062	1770	2655	3500
PSU	120	3-4	0.31	0.65	0.3	0.02	12	14	22	29	60	85	145	173	230	345	575	865	1300
PVC	70	1-2	0.2	0.5	0.1	0.02	17	22	33	44	90	135	220	265	355	530	885	1330	1730
SAN(AS)	80	1-2	0.32	0.5	0.1	0.05	17	22	33	44	90	135	220	265	355	530	885	1330	1730
TPE	110	3	0.7	0.7	0.1	0.02	16	20	30	40	85	125	205	250	330	495	826	1238	1650

备注：(1)使用独立的干燥料斗(2)在20°C的大气温度及65%的相对湿度下，干燥及其水份含量低于0.005%。

规格表

机型 Model ND-	30H	50H	80H	120H	150H	200H	300H	400H	500H	700H	1000H	1500H	2000H	3000H
干燥风量(m /hr)	30	50	80	120	150	200	300	400	500	700	1000	1500	2000	3000
干燥电热功率*(KW)	3	3.9	6	6	7.2	12	15	18	21	24	32	58	80	96
干燥风车功率*(KW)	0.25	0.55	0.75	1.1	1.5	2.2	3.8	5.5	5.5	7.5	11	11	13x2	13x3
再生风车功率(KW)	0.25	0.25	0.25	0.25	0.4	0.5	0.75	1.1	1.5	2.2	3	3.8	3.8	7.5
再生电热功率(KW)	3	3	3.9	3.9	5.4	5.4	7.2	7.2	10	10	15	20	20	30
出入口之管径(inch)	2"	T	T	2"	2.5"	2.5"	3"	3"	4"	4"	5"	6"	6"	8"
外形尺寸 H×W×D
H(mm)	1260	1260	1360	1360	1560	1560	1745	1745	1935	1935	2145	2145	2060	2500
W(mm)	480	480	530	530	660	660	700	700	900	900	1300	1300	1410	1600
D(mm)	755	755	820	820	1050	1050	1255	1255	1380	1380	1550	1910	2150	2160
重量(kg)	80	80	120	140	215	225	240	280	290	300	400	510	630	760

注：*干燥电热为选配，需搭配欧化料桶使用；机型后加注“C”如：ND-XXH-C 产品规格(若有变更，恕不另行通知。)

规格表

露点(℃)Dewpoint	相对湿度（％) Relative Humidity	含水率 Moisture content
露点(℃)Dewpoint	相对湿度（％) Relative Humidity	PPM	%
+20	100	23,072	2.307
+10	52.50	12,117	1.212
0	26.10	6,027	0.603
-10	11.20	2,574	0.257
-20	4.40	1,025	0.103
-30	1.60	378	0.038
-40	0.60	128	0.013
-50	0.20	39	0.004

露点效果比较

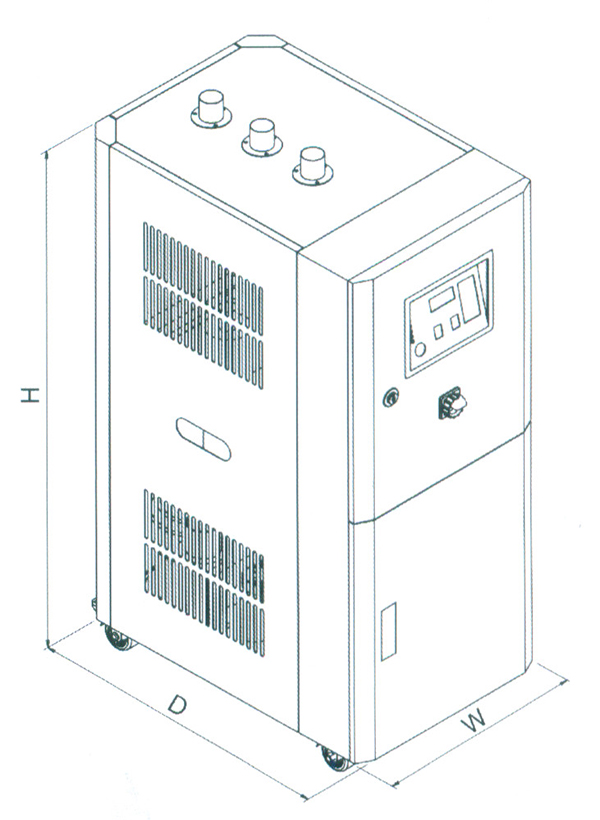

外形尺寸图
